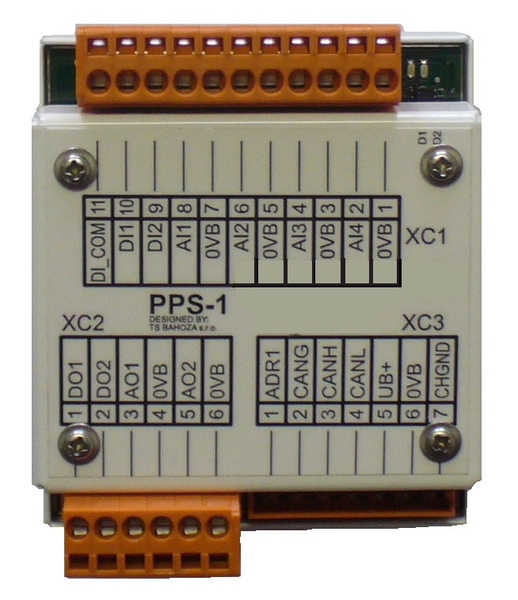

CANopen I/O jednotka PPS-1

Soubory ke stažení

  • CANopen protokol
  • Robustní pouzdro
  • Nízký profil
  • Splňuje požadavky dané normami EN 50155, též pro drážní aplikace
  • Ověřeno v náročném provozu
  • WAGO pružinové konektory pro spolehlivé spojení
  • Možné přizpůsobení požadavkům zákazníka













ZÁKLADNÍ INFORMACE

VSTUPY / VÝSTUPY

Analogové proudové vstupy 0 ÷ 27 mA (4 ÷ 20 mA)

4 x

Binární vstupy s galvanickým oddělením (GS)

2 x

Binární výstupy Low-Side

2 x

Analogové napěťové výstupy 0 ÷ 10 V DC / 20 mA

2 x

KOMUNIKACE

CAN Fyzická vrstva

1 x ISO 11898-2

CAN protokol

CANopen

PARAMETRY

Jmenovité napájecí napětí

24 V DC (16 ÷ 31,2 V DC)

Kategorie přerušení napájení

S1

Maximální klidový odběr proudu z UB + terminálu
(žádný výstup aktivní, žádná komunikace)

20 mA

Provozní teplota

-30 až +70 °C

IP kód, krytí

IP20

Pro prostory se stupněm znečištění

PD2

Rozměry bez protikusů konektorů

80 x 93 x 37 mm

Hmotnost

320 g



VYRÁBĚNÉ MODIFIKACE

PROVEDENÍ: OBJEDNACÍ ČÍSLO:

PPS-1/01 J1939

08-15-20-00-01

PPS-1/02 CANopen

08-15-20-00-02



REFERENCE

  • Sledování teploty motoru v PESA SWING tramvaji pro Szeged (dodáno pro Cegelec a.s)
  • Řízení teploty v trakčním měniči v trolejbusech pro Salzburg (dodáno pro Cegelec a.s)
